LCD 16 x 1 BOTTOM VIEW TRANSFLECTIEF MET ACHTERGRONDVERLICHTING

LCD1601BLC

€ 11,95 incl. 21% BTW

Op voorraad in magazijnLevertijd: 2 tot 5 werkdagen

LET OP! Door een probleem met ons IDEAL systeem, kunnen er momenteel alleen bestellingen worden afgerekend via bankoverschrijving.

9133

Aantal:

In winkelwagentje

achtergrondverlichting:	LED
LCD type + kleur:	STN geel-groen
kenmerken:
5 x 8 dots met cursor
ingebouwde controller (KS0066U of equivalent)
voeding +5V
1/16 duty cycle
BKL wordt aangedreven via pin1, pin2, of pin15, pin16 of A, K
absolute maximumwaarden:
voeding (Vdd-Vss):	-0.3 ~ 5.5V
ingangsspanning (Vi):	-0.3 ~ Vdd
elektronisch:
ingangsspanning (Vdd):	4.7 ~ 5.5V (bij +5V) / 2.7 ~ 5.3V (bij +3.3V)
voedingsstroom (Idd):	1.3mA typ. (bij Vdd = 5V)
aanbevolen stuurspanning voor LCD (Vdd-V0):	4.3 ~ 4.7V (bij 25°)
doorlaatspanning van LED (Vf):	4.2V typ. (bij 25°C)
doorlaatstroom van LED (If):	110mA (bij 25°C)

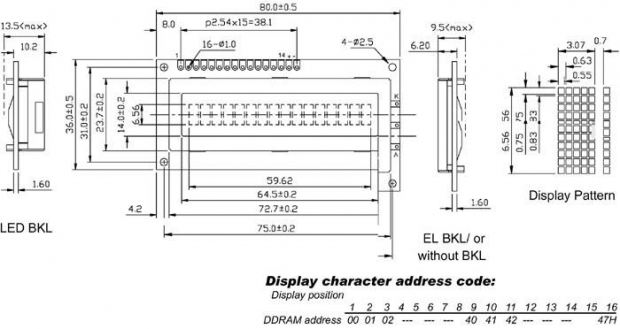

mechanisch:
afmetingen module:	80.0 x 36.0mm
schermgrootte:	64.5 x 14.0mm
grootte van de dots:	0.55 x 0.75mm
karaktergrootte:	3.07 x 6.56mm
pins:
GND:	1 (Vss)
+5V:	2 (Vdd)
contrast adjustment:	3 (V0)
H/L register select signal:	4 (RS)
H/L read/write signal:	5 (R/W)
H/L enable signal:	6 (E)
H/L data bus lines:	7 ~ 14 (DB0 ~ DB7)
+4.2V for BKL:	15 (A)
power supply for BKL (0V):	16 (K)
